ptmalloc2

ptmalloc2是现代Linux系统中glibc默认的内存分配器，基于Doug Lea的malloc(dlmalloc)，在此基础上添加POSIX线程支持的多线程版(POSIX Thread Malloc)。

ptmalloc2的核心逻辑几乎全部集中在malloc()和free()两个函数的实现中(glibc/malloc/malloc.c)，其他内存分配函数如realloc()、calloc()(分配n个连续的堆块并对内存进行清零)等都只是在这两者的基础上的封装。

在ptmalloc2中，堆内存的组织结构为chunk和bin:

  • chunk：块是实际分配的内存单元，每次malloc都对应一个chunk。每个chunk包含元数据和用户数据两部分，元数据存储在chunk的前面，用于管理chunk的状态和大小等信息，大小为16字节(64位系统)。
  • bin: 桶是相同大小chunk的分类链表，用于快速重用空闲块。
    • unsorted bin: 只有一个bin双向链表，对应bins索引1，里面的chunk没有进行排序。
    • small bins: 共62个，对应bins索引2~63，存储[32B, 1024B)大小chunk的双向链表，同一个small bin链表中的chunk的大小相同。
    • large bins: 共63个, 每(32, 16, 8, 4, 2, 1)个组成一类，每类中的chunk大小的上下界区间大小相同，存储大块(>1024字节)的双向链表，对应bins索引64~126。
    • fast bins: 共10个，单独由fastbinsY变量指定而不与上面三种bin位于bins中。存储小块(0x20-0xb0)的单向链表，分配和释放速度快，fastbin容器中的chunk的INUSE标志位总是被置位，因此不会进行合并操作，容易产生碎片。
    • tcache: 线程缓存，共64个，由tcache_perthread_struct结构体管理，存储小块32B, 1040B的链表，提升多线程环境下的分配效率。
    • top chunk: 未分配的堆顶部分，当bin中找不到合适的块时，会从top chunk中切割新的chunk。

arena(malloc_state结构体)是ptmalloc2中用于管理堆内存的堆管理器实例，每个arena有各自的互斥锁、bins和top chunk等。在单线程环境下，所有的内存分配请求都由主arena处理；而在多线程环境下，每个线程会有自己的arena，以减少锁竞争，提高并发性能。其中主线程的arena会通过brk()(直接mmap()出的堆块不会放到arena管理)扩展主堆区，内存布局连贯; 而其他线程的arena只能通过mmap()分配或拓展出独立的内存区域，然后将其作为一个新堆块通过heap_info链表链接起来放入arena中管理。

引入arena机制使得不同线程间可以自行管理自己的堆内存(线程安全的)，malloc分配的堆块属于某个特定的arena，但分配后的chunk仍然可以跨线程访问或释放，这就是为什么说堆是线程间共享的。而栈是进程间独立的, 除主线程外，其他线程的栈在调用pthread_create()时由glibc分配(通常通过mmap()申请一段匿名内存, [stack:tid])，不同线程的栈互不干扰，若一个线程越界访问另一个线程的栈，会触发段错误。

free(ptr)

  1. 从chunk的元数据中读取size与prev_inuse标志。
  2. 如果size在tcache区间中且对应tcache未满：
    • 将chunk放到该tcache的链表头(entry->next = tcache->entries[idx]；entries[idx] = entry)，增加counts[idx]。
  3. 如果chunk的M标志位被置位(表示该chunk是通过mmap()分配的)，则直接调用munmap()释放该chunk。
  4. 若size不属于tcache区间或对应tcache已满，进入arena级处理：
    • 若chunk大小属于fastbin大小范围：
      • 将 p 以 LIFO 方式插入 fastbinsY[fastbin_index]（把 p->fd 指向原 head，头指针设为 p）。fastbin 不立即合并，也不设置 fd/bk 成双向结构。但会在free一个超过阈值(64KB)或某次malloc chunk(进入unsorted bin检查)时触发malloc_consolidate()，将fastbin中所有的chunk逐个取出并与相邻free chunk合并，再把合并结果放到unsorted bin, 从而避免长期碎片化。
    • 否则(非 fastbin)尝试向前/向后合并(coalesce), 并将最终的chunk放入unsorted bin或top chunk：
      • 若prev_inuse== 0(前一个chunk是free)，则找到前块合并：将prev_size+size形成新大小，并把p指向prev(向后合并/“backward merge”)
      • 若后一个chunk是free(通过读取再下一个chunk的header判断)，则找到后块合并：将size+下一个chunk的size形成新大小，并从bin中移除后块(向前合并/“forward merge”)。
      • 若后面的chunk是top chunk，则直接合并进top chunk并更新arena的top chunk指针。

malloc(size)

  1. 将请求的size规范化为内存管理的chunk size(16字节对齐/8字节overlap + header大小，得到真正size)。
  2. 首先检查tcache(线程私有)：
    • 计算tcache bin index；如果 tcache->entries[idx]非空, 直接弹出链表头并返回对应用户地址(不触及arena结构，也不会做合并)
  3. 如果size很大(>128 KB), 直接调用mmap()分配一个独立的chunk返回。
  4. 否则获取arena heap lock, 检查arena:
    • 检查fast bins:
      • 若size在fastbins范围且对应bin非空，弹出头部返回(LIFO)。
    • 检查small bins：
      • 当size匹配某个small bin的size-class时，从small bin的末尾取出chunk。
    • 否则：
      • 针对更大的chunk，并不会直接在large bin中去找有无合适的chunk, 而是先调用malloc_consolidate()函数去处理fast bins中的chunk，将所有的chunk合并后(或直接)放入unsorted bin中。然后才去处理unsorted bin和large bins:
        • 首先按照FIFO的顺序遍历unsorted bin, 如果满足条件直接返回, 否则将其放入对应的small/large bins中。
        • 然后在large bins中查找合适的chunk:
          • 通过计算large bin index定位到对应bin, 遍历该bin链表寻找第一个满足条件的chunk。
          • 若未找到恰好合适的chunk, 则找到第一个不小于所需chunk大小的chunk, 将其分割后返回, 剩余部分放到unsorted bin中。
  5. 若arena中仍未找到满足条件的chunk, 检查top chunk：
    • 若top chunk大小足够，从top chunk头部拆分出一段返回分配结果。
  6. 若top chunk大小不足，通过系统调用拓展堆空间：
    • 调用sbrk/mmap以从内核获取更多内存用于创建更大的top chunk，或直接创建一个mmapped chunk。

最后再介绍一下几个linux内存管理相关的系统调用：

  • brk(addr)：set program break，设置程序堆顶位置为addr，用于绝对扩展或收缩堆空间。成功时返回0，失败时返回-1。
  • sbrk(N)：set break relative，将堆顶位置增加或减少N个字节，用于相对扩展或收缩堆空间。成功时返回调用前的堆顶地址，因此常通过sbrk(0)获取当前堆顶地址。
  • mmap(addr, length, prot, flags, fd, offset)：用于匿名分配大块内存或将文件/设备映射到内存中，返回映射区域的起始地址且会将内存清零。对于ptmalloc2中的malloc()函数来说，小块内存通常使用brk()/sbrk()扩展主堆区(main arena)，而大块内存(>128 KB)则直接使用mmap()分配独立区域(匿名映射)。
  • munmap(addr, length)：释放之前通过mmap()映射的内存区域。
  • mprotect(addr, len, prot)：更改内存区域的保护属性，如读、写、执行权限。

chunk

无论一个chunk的大小、所属bins如何，它们都使用一个统一的结构: struct malloc_chunk。但是根据是处于分配状态还是释放状态，它们的表现形式会有所不同：

/*
  This struct declaration is misleading (but accurate and necessary).
  It declares a "view" into memory allowing access to necessary
  fields at known offsets from a given base. See explanation below.
*/
struct malloc_chunk {

  INTERNAL_SIZE_T      prev_size;  /* if the previous(physical) chunk is free then contains the size of its; or can be overlapped by the previous chunk(8B) */
  INTERNAL_SIZE_T      size;       /* Size in bytes, size_t(unsigned long, 8B) aligned, including flag(last 3 bits). */
  /* ----------------------------------------------
    |      bit 2     |    bit 1     |    bit 0     |
    | ---------------------------------------------
    | NON_MAIN_ARENA |  IS_MMAPPED  |  PREV_INUSE  |
     ----------------------------------------------
     - NON_MAIN_ARENA: if the chunk belongs to a non-main arena, the bit is set to 1; otherwise, it is 0.
     - IS_MMAPPED: if the chunk is allocated using mmap(), the bit is set to 1; otherwise, it is 0.
     - PREV_INUSE: if the previous(physical) chunk is in use(allocated), the bit is set to 1; otherwise, it is 0.
  */
  /* User data starts here */
  struct malloc_chunk* fd;         /* double links(logical) -- used only when free. */
  struct malloc_chunk* bk;

  /* Only used for large blocks: pointer to next larger size.  */
  struct malloc_chunk* fd_nextsize; /* double links(logical) -- used only when free. */
  struct malloc_chunk* bk_nextsize;
};

在64位系统中, chunk最小为32字节(16字节header + 16字节最小对齐用户数据)。所有chunk大小均为16字节对齐，当申请的chunk size的十六进制表示最低位为小于8时, 由于可以复用下一chunk的header中的prev_size字段存储用户数据(即overlap), 因此实际分配的chunk size会向上对齐。当申请的chunk size十六进制表示最低位大于8时, 则需要额外向下对齐填充。

对于arena中的chunk, 它们的fd和bk字段指向上一个和下一个(非物理相邻)的空闲chunk的元数据起始地址, 用于将chunk链接到对应的bin链表中; 而对于tcache中的chunk, fd字段变成了next指针, 指向下一个chunk的用户数据起始地址, bk字段在libc 2.28后变成了key字段, 用于防止double-free攻击。

arena

对于不同系统，arena 数量的约束如下：

  • 32位系统：最多支持2*cores个arena
  • 64位系统：最多支持8*cores个arena

因此并不是每个线程都会有自己的arena, 当线程数量超过arena数量时, 多个线程会共享同一个arena。

malloc_state是arena的核心数据结构, 记录了每个arena当前申请的内存的具体状态。无论是thread arena还是main arena, 它们都有且只有一个malloc_state结构体。其中main arena的malloc_state并不在heap中，而是一个全局变量，存放在libc.so的数据段。

struct malloc_state {
    /* Serialize access.  */
    __libc_lock_define(, mutex);

    /* Flags (formerly in max_fast).  */
    int flags;

    /* Fastbins, in 64 bits, it's 10 */
    mfastbinptr fastbinsY[ NFASTBINS ];

    /* Base of the topmost chunk -- not otherwise kept in a bin */
    mchunkptr top;

    /* The remainder from the most recent split of a small request */
    mchunkptr last_remainder;

    /* Normal bins packed as described above, in 64 bits, it's 254 */
    mchunkptr bins[ NBINS * 2 - 2 ];

    /* Bitmap of bins, help to speed up the process of determinating if a given bin is definitely empty. in 64 bits, it's 4 */
    unsigned int binmap[ BINMAPSIZE ];

    /* Linked list, points to the next arena */
    struct malloc_state *next;

    /* Linked list for free arenas.  Access to this field is serialized
       by free_list_lock in arena.c.  */
    struct malloc_state *next_free;

    /* Number of threads attached to this arena.  0 if the arena is on
       the free list.  Access to this field is serialized by
       free_list_lock in arena.c.  */
    INTERNAL_SIZE_T attached_threads;

    /* Memory allocated from the system in this arena.  */
    INTERNAL_SIZE_T system_mem;
    INTERNAL_SIZE_T max_system_mem;
};

其中mfastbinptr和mchunkptr均是指向malloc_chunk结构体的指针类型。fastbinsY数组存储了10个fast bin链表的头指针; bins数组存储了所有unsorted bin、small bins和large bins的链表头指针(每个bin使用两个指针表示双向链表的头和尾); top指针指向当前arena的top chunk。

tcache

tcache是glibc 2.26(ubuntu 17.10)之后引入的一种技术, 目的是提升堆管理的性能。但提升性能的同时舍弃了很多安全检查，也因此有了很多新的利用方式。

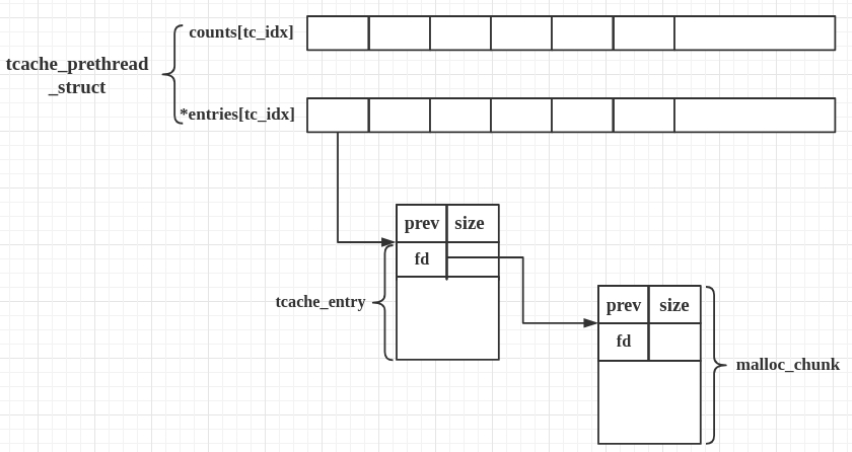

tcache引入了两个新的结构体，tcache_perthread_struct和tcache_entry。每个线程都会维护一个tcache_perthread_struct，存放在当前线程申请的第一个堆块中(0x290B), 它是整个tcache的管理结构，一共有TCACHE_MAX_BINS个计数器和TCACHE_MAX_BINS项tcache_entry，其中:

  • counts记录了tcache_entry链上空闲chunk的数目，每条链上最多可以有7个chunk。
  • entries指针用单向链表的方式链接了相同大小的处于空闲状态的chunk的用户数据起始地址。
#define TCACHE_MAX_BINS 64     // 共64个bin
#define TCACHE_FILL_COUNT 7    // 每个bin最多缓存7个chunk

typedef struct tcache_perthread_struct {
    char counts[TCACHE_MAX_BINS];     // 每个bin当前已缓存数量
    struct tcache_entry *entries[TCACHE_MAX_BINS]; // 每个bin的链表头
} tcache_perthread_struct;

typedef struct tcache_entry {
    struct tcache_entry *next;  // 指向下一个chunk的用户数据起始地址
    uintptr_t key;  // unsigned long, glibc 2.28引入，用于防止double-free攻击
} tcache_entry;

tcache

tcache_perthread_struct结构体的地址存放在TLS(Thread Local Storage)中，而glibc的数据段中的struct malloc_par结构体类型的mp_变量中也保存着部分与tcache相关的定义:

struct malloc_par {
    unsigned long trim_threshold;
    size_t top_pad;
    size_t mmap_threshold;
    size_t arena_test;
    size_t arena_max;
    size_t thp_pagesize;
    size_t hp_pagesize;
    int hp_flags;
    int n_mmaps;
    int n_mmaps_max;
    int max_n_mmaps;
    int no_dyn_threshold;
    size_t mmapped_mem;
    size_t max_mmapped_mem;
    char *sbrk_base;
    size_t tcache_bins;
    size_t tcache_max_bytes;
    size_t tcache_count;
    size_t tcache_unsorted_limit;
} mp;

glibc heap高版本安全演变

glibc 2.26

  • 引入tcache，提升多线程环境下的堆分配性能。

glibc 2.28

  • 在tcache_entry中引入key字段，每次free时会检查该字段以防止double-free攻击。

glibc 2.31

  • 将tcache_perthread_struct中的counts字段从char改为uint16_t。
  • 增加了malloc时对counts[idx] > 0的检查。

glibc 2.32

  • 引入safe-linking机制，对单链表结构的fast bins的fd指针和tcache_entry的next指针进行加密，不再直接存储下一个chunk地址，而是存储(pos >> 12) ^ ptr的结果，其中pos代表next指针的地址，而ptr代表该next指针想指向的下一个chunk的地址。

glibc 2.34

  • key的值从tcache_perthread_struct变成了一个随机数。
